锂电池保护板维修方法
12v锂电池是由多个3.7v锂电池串联起来得到的接近12v电压,而我们串联锂电池就必须使用到12v锂电池保护板,它能够保护串联锂电池组。当锂电池电量充满后,它能够起到对各单体锂电池的电压差异均充的作用,有效解决串联电路的漏洞。那么当12v锂电池组保护板出现不良异常时又该如何维修呢?下面就列举一些保护板常见的问题进行分析维修。
一、没有电压或电压异常
没有电压或电压异常的情况,我们该将万用表调到直流20伏档位,然后用红色的电表笔接触锂电池电芯正极,黑色电表笔接触电芯负极,要是万用表显示没有电压或者电压很低,那就证明电芯已损坏。注意要检查保护板正负极是否反接,如果接反了,充电器给锂电池組充电时就相当于强制过放。
二、没有过流保护
出现没有过流保护等现象,首先要查看过流检测脚的电路有没有不良,有的话就更换保护IC.
三、没有电阻或电阻过大
需要从电阻焊盘的识别电路往会找原因,查看识别电阻有没有脱焊、是否贴错电阻、有没有短路或开路等现象。
四、充不了电
使用万用表开关选择20v档位,然后用红色电表笔接触电芯的正极或者是保护板,如果万用表显示有电压,我们就要根据以下情况来进行分析:是否有输出电压,电芯电压是否属于正常情况。如果以上的电压都不正常,我们就基本可以判断保护IC或者MOS管已经损坏,此时要进行这两种部件的更换就可以了。
五、没有内阻或者内阻过大
1.如果没有内阻就需要查看mos管的引脚有没有损坏,有的话就将mos管换掉就行了。
2.要是内阻过大,那么就要用探针去接触电鱼锂电池保护板,检测有没有接触不良或者过分氧化等原因。还需要查看电芯上是否有多加镍片的现象,要是电芯上的镍片数量过多也会造成内阻过大的现象。

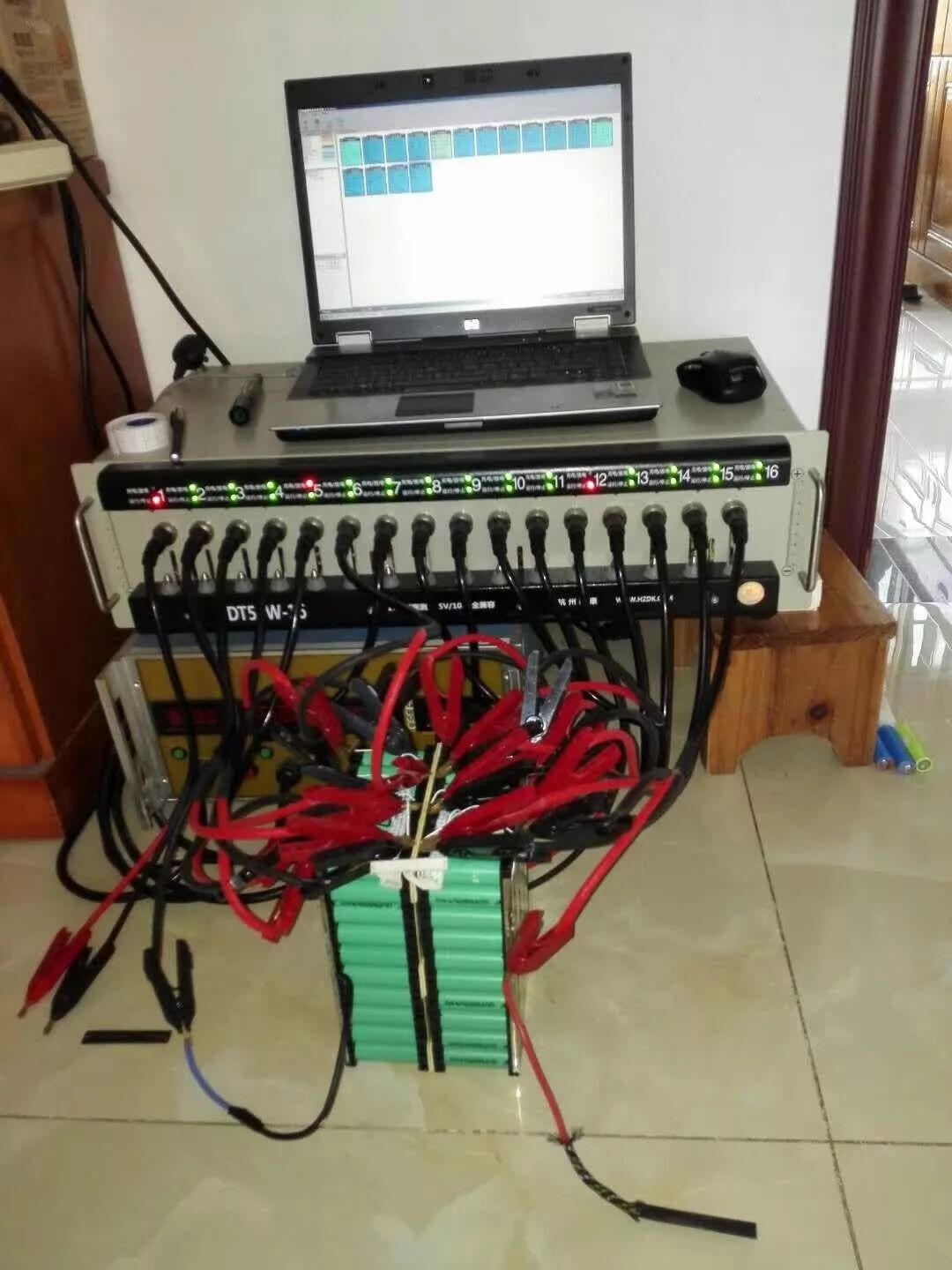

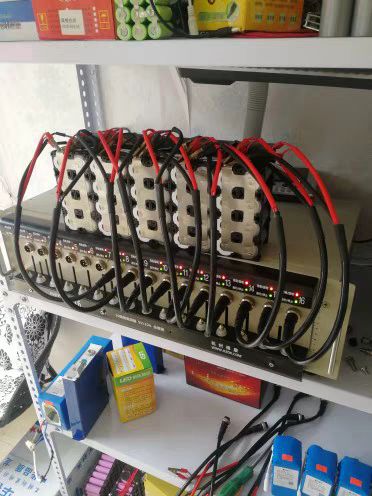

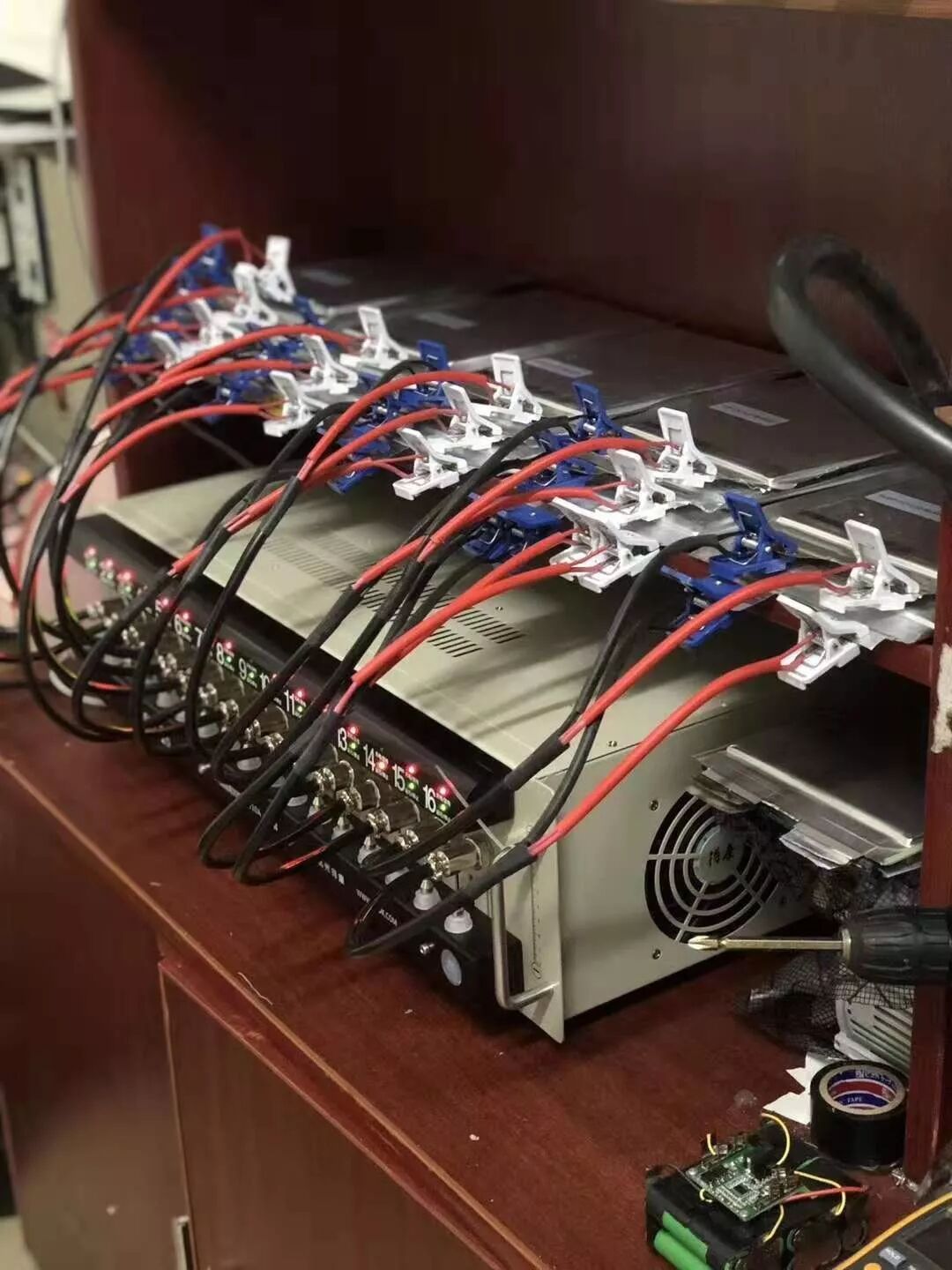

上面所使用的锂电池保护板维修方法基本就是通过对比、目视、电压量测、导通关断测试这四种,只要掌握了这些方法,相信能够熟练的维修锂电池組保护板。
锂电池保护板维修方法(MOS管烧坏)
电池保护板放电过程中产生MOS管烧坏原因:
在焊接过程中有短路现象,放电过程中MOS管没有完全打开,处于关闭或半打开状态,pack内阻变大,长时间大电流放电,发热烧坏、烧糊。
生产组装过程有静电残留,或在充放电过程中有外部异常电流/大电压充放电过程导致MOS管被损坏、烧糊。
处理方法:
建议在焊接串线过程时先焊B4-线(因为靠近B2串的R19短路的风险大)然后在焊接B2串,这样可以规避B2和B4短路引起的不良。
防护措施:
生产过程各环节做好ESD防护工作,
焊接过程中特别是带电岗位防止触碰元器件或线路,
建议在焊接串线过程中先焊B4再焊B2线。
锂电池保护板维修方法(无充放电保护)
有哪些情况出现锂电池保护板无充放电保护呢?
首先查看三元参数:常规是2.8~4.25,铁锂是2.5~3.65V
1.可能是电压过充、过放、过流、短路、过温。
2.用万用表测充放电MOS管有没有打开
3.如果锂电池保护板是带LED的,不能充放电是LED闪烁0.5秒报警了
4.如果锂电池保护板是带上位机的可以连接上位机查看保护状态
5.锂电池保护板是带弱点开关的,请查看是否打开弱点开关
出现这些情况可以查看下列方法维修:
1.过充、过放、过流、短路插入充电器恢复
2.过流断开负载恢复
